  • Gravieren und Ausspitzen bis zu 5 Achsen

    Industriegravur für Frontplatten, Schilder, Plaketten, Formen, Schmuck. Bitmap-Vektorisierung, 3D-Reliefs aus Graustufen-Fotos und 3D-Abwicklung und 3D-Projektion von Gravuren.
  • 1





Gravieren und Ausspitzen bis zu 5 Achsen



Vektor-Grafik und Typografie

Mit dem vektorbasierten CAD lassen sich Grafiken frei entwerfen. Schriftsetzung und Manipulationen (Truetype, Postscript) erfüllen höchste typografische Ansprüche (Kerning, Editierung, Unicode). Fremdgrafiken und Cliparts können als Adobe Illustrator (AI), Encapsulated Postscript (EPS), Window Meta- (WMF) und Enhanced Meta Format (EMF) importiert werden. Schwarz-Weiß-Bitmaps (Scans) lassen sich zu Konturen wandeln (Vektorisierung). Graustufen-Fotos können in 3D-Reliefs umgesetzt werden (3D-Höhen-Maschen-Modell).



Gravieren und Ausspitzen

Beim Gravieren wird auf einer Konturbahn ein Werkzeug mit konstanter Frästiefe durchs Material geführt. Dabei bestimmt der Werkzeug-durchmesser die Spurbreite. Beim Ausspitzen, das konische Werkzeuge benötigt, lassen sich dagegen scharfkantige Prägungen herstellen. Dazu wird in einer scharfen Ecke einer Kontur, entsprechend dem Konus-Winkel des Stichels, eine 3D-Bahn so gefahren, dass an der Oberkante der Kontur nur noch der kleinste Stichelradius, also eine "scharfe" Ecke verbleibt. Mit dem Ausspitzen lassen sich sowohl erhabene Stempel als auch Matrizen (Vertiefungen) erzeugen.



3D-Projektionen und 3D-Abwicklungen

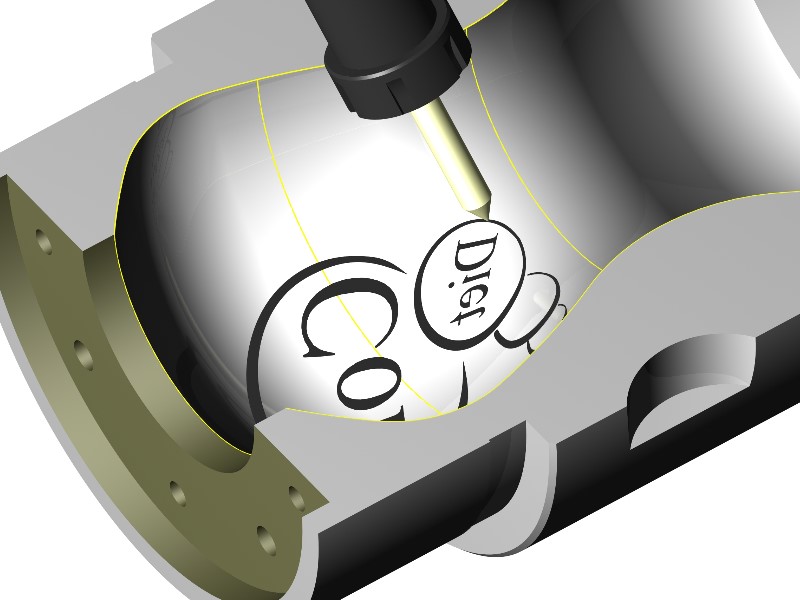

2D-Gravur- und Ausspitz-Strategien lassen sich auf 3D-Volumen-, Flächen- und Maschen-Modelle projizieren. Darüber hinaus können Werkzeugbahnen um Zylinder, Kugeln und Kegel gewickelt werden (einfach gekrümmte Flächen). Für kompliziertere Formen (Schmuck, Holzbearbeitung) können diese einfach gekrümmten Bahnen dann noch ein zweites Mal zylinder- kugel- oder kegelförmig verformt werden (doppelt gekrümmte Flächen). Das Ergebnis kann dann auf Maschinen mit bis zu 5 simultan bewegten Achsen gefertigt werden.



Pictures by PC CAM-Software - Vektor-Grafik und Typografie
Pictures by PC CAM-Software - Gravieren und Ausspitzen
Pictures by PC CAM-Software - 3D-Projektionen und 3D-Abwicklungen
