  • 3D-Design und Freiform-Modellierung

    Gestalten und konstruieren Sie ästhetisch ansprechende Formen mit unserer Hybridmodellierung auf Volumen-, Flächen- und Maschen-Daten.
  • 1





3D-Design und Freiform-Modellierung



3D-Freiform-Volumen-Modellierung

Gestalten Sie 3D-Volumenmodelle mithilfe von Funktionen wie Skinning- und Sweeping (aus Profilen und Führungskurven). Erweiterte Ausrundungen bieten 3-Flächen-, konturbegrenzte, kubische, quintische und radienvariable Ausrundungen. Boolsche Operationen (Vereinigung, Subtraktion, Schnittmenge) können auf Volumen-, Flächen- und Maschen angewendet werden. Modelle können durch Biegen, Verdrillen, Strecken, 'Blending', 'Capping' und 'Globale Shaping' gestaltet werden.



3D-Freiform-Flächen-Modellierung

Die Flächenmodellierung (Bezier, Nurbs, ACIS,) bietet außergewöhnliche Gestaltungsfreiheit und hilft beim Reparieren defekter Modelle. Zu den Merkmalen gehören Skinning, Sweeping, Netzflächen, tangentiale Flächen-Verbindung und -Verlängerung sowie erweitertes Capping und 5-Seiten-Flächen-Patches. Die teilautomatische Formtrennung (Formen- und Werkzeugbau) hilft beim Trennen von Kern- und Negativformen an Silhouetten-Kurven. Optische Tools analysieren Hinterschnitte und zeigen Flächenübergänge (Zebra-Stripping).



3D-Maschen-Modellierung (STL)

Importieren und Reparieren (Schließen von Lücken) von triangulierten Maschenmodellen (Reverse Engineering, 3D-Scannen, 3D-Druck), um einen "wasserdichten" Körper sicherzustellen. Boolsche Operationen (Vereinigung , Subtraktion, Schnittmenge) können auf Volumen-, Flächen- und Maschen angewendet werden. Ein Maschen-Editor ermöglicht die Änderung von Maschenpunkten, -Kanten und -Flächen (Verschieben, Extrudieren, Drehen, Skalieren, Entfernen, Hinterschnitt-Analyse usw.). Weitere Highlights sind Offset, Glätten, Bumping, Auftrennen und Reduzierung von Maschen.

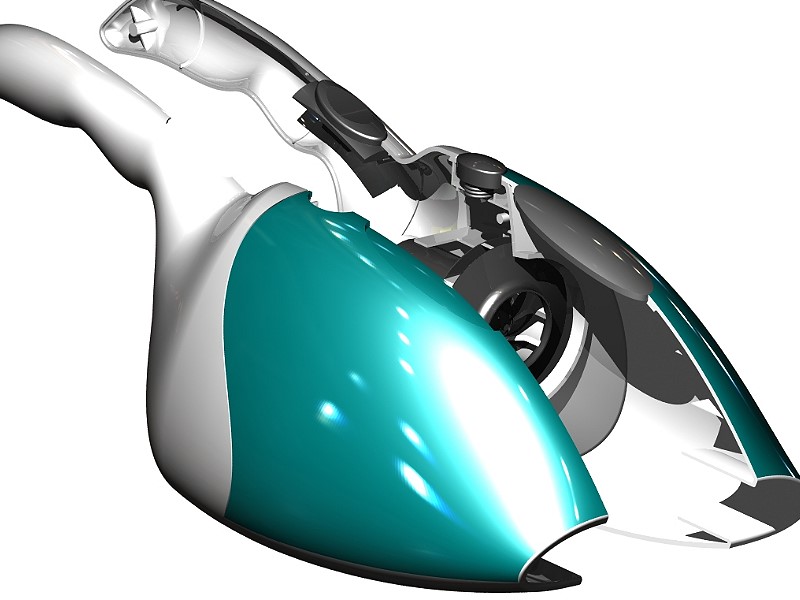

Pictures by PC CAD-Software - 3D-Freiform-Volumen-Modellierung
Pictures by PC CAD-Software - 3D-Freiform-Flächen-Modellierung
Pictures by PC CAD-Software - 3D-Maschen-Modellierung (STL)
  • Wir bei 1st Mould stellen Aluminumwerkzeuge für Kunststoffspritzguss her. Unsere komplexen und hochgenauen Formen fräsen wir mit Pictures by PC. Besonders schätzen wir an Pictures by PC die Möglichkeit Routinen zu programmieren, die das Erstellen von Fräsprogrammen automatisieren. Weiterhin ist zu erwähnen, dass alle Funktionen im Quellcode hinterlegt sind, so dass auch diese leicht angepasst werden können. Der Support von Pictures by PC ist sehr kompetent und hilft schnell, wenn Fragen zur Programmierung auftauchen. Auch bei den Updates der Software merkt man, dass die SCHOTT SYSTEME GmbH Nutzerwünsche und Hinweise ernst nimmt und diese in die Software integriert.
    Elmar Dittrich 1st Mould GmbH
  • Wir arbeiten gleich an mehreren Arbeitsplätzen mit der CAD/CAM-Software Pictures by PC, hauptsächlich, um unsere Zerspanungsaufgaben (wir sind ein klassischer Spritzgussformenbau) zu bewerkstelligen. Besonders eindrucksvoll empfinde ich die Leistungsfähigkeit des Supportes/Services. Mir wurde stets zeitnah, geduldig, kompetent und freundlich weitergeholfen. Die dabei behandelten Themen gingen weitaus tiefer, als nur die reine Bedienung der Software. Anregungen finden Gehör und werden in künftigen Versionen berücksichtigt. Wir blicken auf eine langjährige Zusammenarbeit mit SCHOTT SYSTEME zurück, die starke Kundenbezogenheit der Firma Schott betrachten wir dabei als absoluten Mehrwert.
    Harald Stöss Lechner Kunststofftechnik GmbH & Co. KG
